智能數控車槽裝置

    智能數控車槽裝置是用于車削多繩摩擦式礦井提升機摩擦輪繩槽的專用設備。傳統繩槽車削設備采用手動方式，對操作人員素質要求較高，加工的繩槽表面粗糙度較大，加工效率低，精度難以保證。我公司根據多年來的行業經驗，采用智能數控技術，研發出本套裝置。該套裝置具有自動化程度高、操作方便、車削質量高等優點，大大提高了車削效率，縮短了礦井提升機摩擦輪維修的周期。

本產品符合的標準和認證

1、本產品是按照電氣設計標準進行的設計、生產、檢驗。

2、現行國家電工委員會及其他有關標準。

3、進口電氣設備遵守國際電工委員會IEC的標準。

4、滿足GB/T3935.1-1996等機加標準和JB/T5994-1992裝配標準。

智能數控車槽裝置性能：

1、全數字參與設置，操作簡單方便。

2、多種控制模式，全程監控。

3、可實現對每個繩槽快速定位，并自動移動到所需車槽繩位置。

4、槽磨損情況在線自動識別并在線顯示。

5、自動進刀、退刀，降低對操作人員的技能要求。

6、切削加工精度高，穩定可靠。

7、高度銑刀進行主動旋轉切削，不受卷筒進行方向的限制，車削效率高，加工繩槽元整度較高。

8、設置尼龍防撞塊和電氣自鎖，強制電機在越程和過載時停止運行，對電機和電氣系統起到了保護作用。

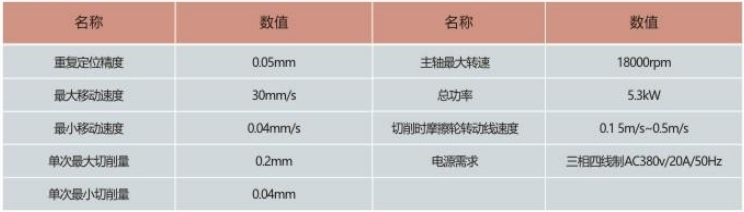

技術參數

操作使用

1、上電

在供電電壓正常的情況下，依次將電控柜內斷路器QM1,QM2合上，將系統啟停按鈕旋轉至啟動狀態，等待伺服驅動器、PLC、變頻器及觸摸屏均啟動后進入正常狀態。

2、測試主軸旋轉方向

在刀頭遠離繩槽的情況下，按下控制柜內變頻器啟動按鈕，高速電機啟動，觀察刀頭旋轉方向是否與標示一致，如果不一致，將控制柜到高速電主軸的連線在控制柜段任意兩根線對調（出場時已確認，需現場再次確認）。

3、操作柜按鈕說明

（1）系統啟停按鈕：設備供電后柜內各個斷路器都需合閘，準備完畢后可撥動上圖“系統啟停”旋鈕啟動系統，左旋為關閉，右旋為開啟。

（2）急停按鈕：紅色按鈕為系統急停按鈕，如遇突發情況可迅速按下此按鈕，停止設備一些動作。注意，急停按鈕按下后X軸，Y軸零點坐標會丟失，需技術在槽位定義界面重新設定。

（3）X、Y軸搖桿：上圖中黑色搖桿有上下左右四個方向，分別控制X軸左移，右移及Y軸的前進和后退，需在“手動”模式下操作才有效。
